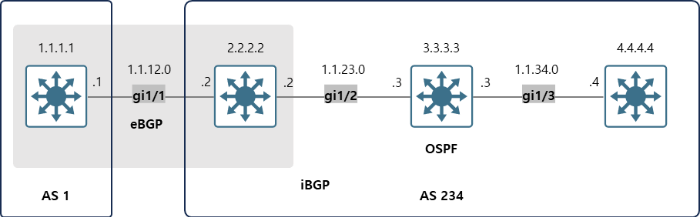

eBGP 구성

• 루프백 네트워크만 BGP에 포함
• 각 라우터를 연결하는 구간의 네트워크는(1.1.23.0/24, 1.1.24.0/24) BGP에 포함시키지 않는다. 해당 네트워크를 광고하려면 BGP 네트워크에 포함시키거나 축약 기법을 사용.
• 1.1.12.0/24 네트워크를 iBGP 라우터들에게 광고하려면 SW2에서 gi1/1 인터페이스를 OSPF에 포함시킨다.

-------------- SW-1 --------------
router bgp 1
 bgp router-id 1.1.1.1
 network 1.1.1.1 mask 255.255.255.255
 neighbor 1.1.12.2 remote-as 234

-------------- SW-2 --------------
router bgp 234
 bgp router-id 2.2.2.2
 network 2.2.2.2 mask 255.255.255.255
 neighbor 1.1.12.1 remote-as 1

-------------- SW-1 --------------
# sh ip bgp
Network          Next Hop            Metric LocPrf Weight Path
 *>  1.1.1.1/32       0.0.0.0                  0         32768 i
 *>  2.2.2.2/32       1.1.12.2                 0             0 234 i
 *>  3.3.3.3/32       1.1.12.2                               0 234 i
 *>  4.4.4.4/32       1.1.12.2                               0 234 i

# sh ip rou bgp
B        2.2.2.2 [20/0] via 1.1.12.2, 00:06:14
B        3.3.3.3 [20/0] via 1.1.12.2, 00:03:30
B        4.4.4.4 [20/0] via 1.1.12.2, 00:03:00

-------------- SW-2 --------------
# sh ip bgp
      Network          Next Hop            Metric LocPrf Weight Path
 *>  1.1.1.1/32       1.1.12.1                 0             0 1 i
 *>  2.2.2.2/32       0.0.0.0                  0         32768 i
 r>i 3.3.3.3/32       3.3.3.3                  0    100      0 i
 r>i 4.4.4.4/32       4.4.4.4                  0    100      0 i

# sh ip rou bgp
 B        1.1.1.1/32 [20/0] via 1.1.12.1, 00:06:14

 -------------- SW-3 --------------
 # sh ip bgp
      Network          Next Hop            Metric LocPrf Weight Path
 *>i 1.1.1.1/32       1.1.12.1                 0    100      0 1 i
 r>i 2.2.2.2/32       2.2.2.2                  0    100      0 i
 *>  3.3.3.3/32       0.0.0.0                  0         32768 i
 r>i 4.4.4.4/32       4.4.4.4                  0    100      0 i

# sh ip rou bgp
 B        1.1.1.1/32 [200/0] via 1.1.12.1, 00:04:45

 -------------- SW-4 --------------
# sh ip bgp
      Network          Next Hop            Metric LocPrf Weight Path
 *>i 1.1.1.1/32       1.1.12.1                 0    100      0 1 i
 r>i 2.2.2.2/32       2.2.2.2                  0    100      0 i
 r>i 3.3.3.3/32       3.3.3.3                  0    100      0 i
 *>  4.4.4.4/32       0.0.0.0                  0         32768 i

# sh ip rou bgp
 B        1.1.1.1/32 [200/0] via 1.1.12.1, 00:04:17

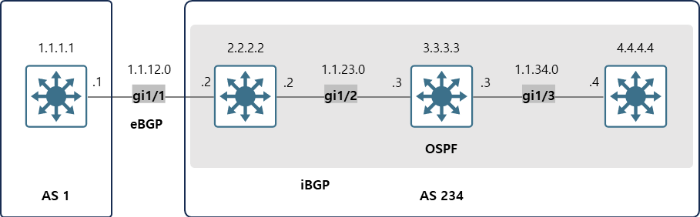

iBGP 구성

• 동일 AS에 포함된 모든 BGP 라우터를 iBGP로 지정하는 Full Mesh 방식 사용.
• 내부 BGP가 제대로 동작하려면 각 iBGP 라우터는 AS 내의 다른 모든 iBGP 라우터와 피어링되어야 한다. eBGP와 달리 iBGP 피어링은 직접 연결될 필요가 없다.
• iBGP 피어링에는 루프백을 사용하는 경우가 많고, 루프백은 한 경로에 장애가 발생하더라도 IGP가 루프백으로 연결되는 다른 경로를 찾을 수 있기 때문에 유용하다.

-------------- SW-2 --------------
router ospf 234
 router-id 2.2.2.2
 passive-interface GigabitEthernet1/1
 network 1.1.12.2 0.0.0.0 area 0
 network 1.1.23.2 0.0.0.0 area 0
 network 2.2.2.2 0.0.0.0 area 0

router bgp 234
 bgp router-id 2.2.2.2
 network 2.2.2.2 mask 255.255.255.255
 neighbor 3.3.3.3 remote-as 234
 neighbor 3.3.3.3 update-source Loopback0
 neighbor 4.4.4.4 remote-as 234
 neighbor 4.4.4.4 update-source Loopback0

-------------- SW-3 --------------
router ospf 234
 router-id 3.3.3.3
 network 1.1.23.3 0.0.0.0 area 0
 network 1.1.34.3 0.0.0.0 area 0
 network 3.3.3.3 0.0.0.0 area 0

 router bgp 234
 bgp router-id 3.3.3.3
 network 3.3.3.3 mask 255.255.255.255
 neighbor 2.2.2.2 remote-as 234
 neighbor 2.2.2.2 update-source Loopback0
 neighbor 4.4.4.4 remote-as 234
 neighbor 4.4.4.4 update-source Loopback0

-------------- SW-4 --------------
router ospf 234
 router-id 4.4.4.4
 network 1.1.34.4 0.0.0.0 area 0
 network 4.4.4.4 0.0.0.0 area 0

router bgp 234
 bgp router-id 4.4.4.4
 network 4.4.4.4 mask 255.255.255.255
 neighbor 2.2.2.2 remote-as 234
 neighbor 2.2.2.2 update-source Loopback0
 neighbor 3.3.3.3 remote-as 234
 neighbor 3.3.3.3 update-source Loopback0

-------------- SW-2 --------------
O        1.1.34.0/24 [110/2] via 1.1.23.3, 00:07:03, GigabitEthernet1/2
O        3.3.3.3 [110/2] via 1.1.23.3, 00:07:03, GigabitEthernet1/2
O        4.4.4.4 [110/3] via 1.1.23.3, 00:07:03, GigabitEthernet1/2

-------------- SW-3 --------------
O        1.1.12.0/24 [110/2] via 1.1.23.2, 00:07:07, GigabitEthernet1/2
O        2.2.2.2 [110/2] via 1.1.23.2, 00:07:07, GigabitEthernet1/2
O        4.4.4.4 [110/2] via 1.1.34.4, 00:07:07, GigabitEthernet1/3

-------------- SW-4 --------------
O        1.1.12.0/24 [110/3] via 1.1.34.3, 00:06:58, GigabitEthernet1/3
O        1.1.23.0/24 [110/2] via 1.1.34.3, 00:07:08, GigabitEthernet1/3
O        2.2.2.2 [110/3] via 1.1.34.3, 00:06:58, GigabitEthernet1/3
O        3.3.3.3 [110/2] via 1.1.34.3, 00:07:08, GigabitEthernet1/3

• BGP는 광고받은 네트워크의 next hop 주소가 라우팅 가능한 것이어야만 해당 네트워크를 사용할 수 있다.
• 예) SW2, SW3, SW4에서 AS1에 속한 1.1.1.1/32 네트워크의 next hop은 AS 1과 AS 234를 연결하는 SW1의 인터페이스의 주소인 1.1.12.1이다. 따라서 AS 234에 속한 각 라우터에서  1.1.1.1/32 네트워크와 통신이 되려면 next hop 주소가 포함된 1.1.12.0 네트워크로 라우팅이 가능해야 한다.

BGP에서 next hop 문제를 해결하는 방법

1. DMZ를 IGP에 포함

• SW2에서 OSPF 설정 시 gi1/1 인터페이스를 포함시킨다.

router ospf 234
 passive-interface GigabitEthernet1/1 ----- 1
 network 1.1.12.2 0.0.0.0 area 0 ----- 2

1. SW1이 광고하는 1.1.1.1 네트워크의 next hop 1.1.12.0 네트워크를 AS 234에 소속된 라우터들에게 알리기 위해 OSPF에 포함 시킨다.
2. AS 1로 전송되는 불필요한 OSPF Hello 패킷을 차단한다.

SW-3#sh ip bgp 1.1.1.1
----- 적용 전
BGP routing table entry for 1.1.1.1/32, version 9
Paths: (1 available, no best path)
  Not advertised to any peer
  Refresh Epoch 1
  1
    1.1.12.1 (inaccessible) from 2.2.2.2 (2.2.2.2)
      Origin IGP, metric 0, localpref 100, valid, internal
----- 적용 후
Paths: (1 available, best #1, table default)
  Not advertised to any peer
  Refresh Epoch 1
  1
    1.1.12.1 (metric 2) from 2.2.2.2 (2.2.2.2)
      Origin IGP, metric 0, localpref 100, valid, internal, best

2. next-hop-self 옵션 사용

• SW2에서 네이버를 설정하면서 next hop IP 주소를 SW3, SW4가 알고 있는 SW2 자신의 주소로 변경한다.

SW-2(config-router)#do sh run | s r b
router bgp 234
 neighbor 3.3.3.3 update-source Loopback0
 neighbor 4.4.4.4 update-source Loopback0

SW-3#sh ip bgp
     Network          Next Hop            Metric LocPrf Weight Path
 *>i 1.1.1.1/32       2.2.2.2                  0    100      0 1 i

 SW-3#sh ip bgp 1.1.1.1
BGP routing table entry for 1.1.1.1/32, version 12
Paths: (1 available, best #1, table default)

    2.2.2.2 (metric 2) from 2.2.2.2 (2.2.2.2)
      Origin IGP, metric 0, localpref 100, valid, internal, best

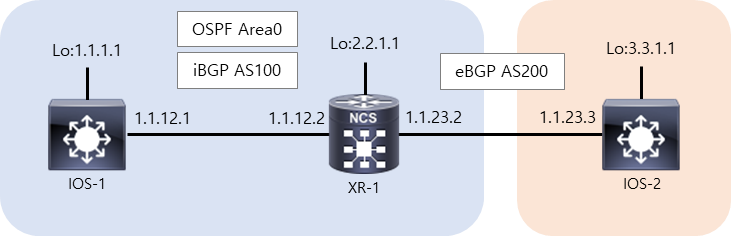

IOS-XR eBGP 구성시 RPL을 만들고, RPL을 eBGP neighbor 구성 아래의 route-policy에 생성한 RPL을 in/out에 추가한다.
그리고 eBGP경로를 import, export 하기 위해 BGP 프로세스 루트 아래와 neighbor 세션에 대해 address-family를 설정해야 한다.

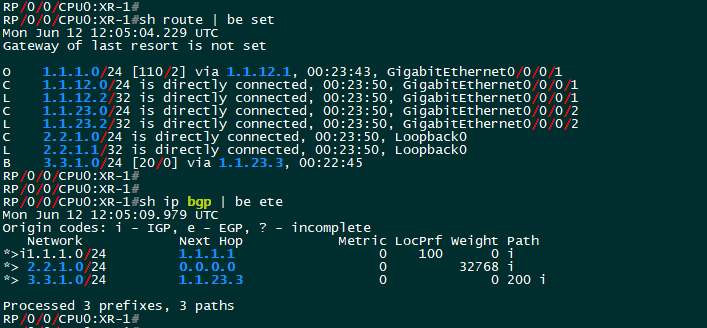

1. NX-OS <--> IOS-XR (iBGP/eBGP)

#################### NXOS-1 #################### ! route-map redi-conn permit 10 ! interface Ethernet1/1   no switchport   ip address 1.1.12.1/24   ip ospf network point-to-point   ip router ospf 100 area 0.0.0.0   no shutdown ! interface loopback0   ip address 1.1.1.1/24 ! router ospf 100   router-id 1.1.1.1   redistribute direct route-map redi-conn !          router bgp 100   router-id 1.1.1.1   address-family ipv4 unicast     redistribute direct route-map redi-conn   neighbor 2.2.1.1     remote-as 100     update-source loopback0     address-family ipv4 unicast ! #################### XR-1 #################### ! interface Loopback0  ipv4 address 2.2.1.1 255.255.255.0 ! interface GigabitEthernet0/0/0/1  ipv4 address 1.1.12.2 255.255.255.0 ! interface GigabitEthernet0/0/0/2  ipv4 address 1.1.23.2 255.255.255.0 ! route-policy PASS   pass end-policy ! router ospf 100  router-id 2.2.1.1  redistribute connected  area 0   interface GigabitEthernet0/0/0/1    network point-to-point   !  ! ! router bgp 100  bgp router-id 2.2.1.1  address-family ipv4 unicast   network 2.2.1.0/24  !  neighbor 1.1.1.1   remote-as 100   update-source Loopback0   address-family ipv4 unicast   !  !  neighbor 1.1.23.3   remote-as 200   address-family ipv4 unicast    route-policy PASS in    route-policy PASS out   !  ! ! end #################### NXOS-2 #################### ! interface Ethernet1/2   no switchport   ip address 1.1.23.3/24   no shutdown ! interface Loopback0  ip address 3.3.1.1 255.255.255.0 ! router bgp 200   router-id 3.3.1.1   address-family ipv4 unicast     network 3.3.1.0/24   neighbor 1.1.23.2     remote-as 100     address-family ipv4 unicast ! Colored by Color Scripter

cs

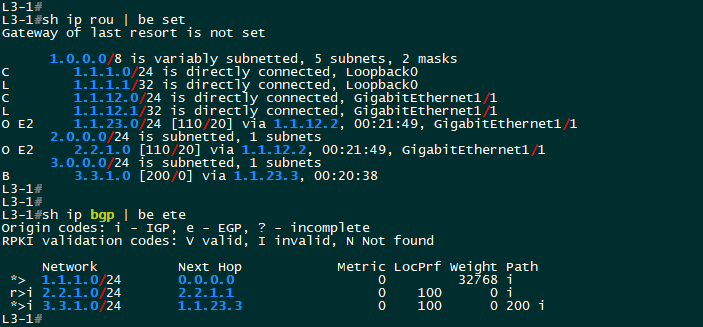

2. IOS <--> IOS-XR (iBGP/eBGP)
